¿Para qué se utilizan los cables industriales?

Cables industriales se utilizan para transmitir energía eléctrica, señales de control y datos a través de máquinas, infraestructuras y sistemas automatizados en prácticamente todos los sectores de la industria manufacturera y pesada moderna. Las cinco categorías principales: cables de alimentación, cables de control, cables de datos/comunicación, cables de instrumentación y cables de cadena de arrastre flexibles — cada uno cumple una función de ingeniería distinta, y seleccionar el tipo incorrecto para una aplicación determinada compromete no sólo el rendimiento sino también la seguridad del sistema y la confiabilidad a largo plazo.

Esta guía explica para qué está diseñada cada categoría de cable industrial, qué entornos e industrias dependen de ellos, cómo se fabrican a escala y qué factores técnicos determinan la elección correcta para una instalación determinada.

Las cinco categorías principales de cables industriales y sus funciones

Cables industriales no son una única clase de producto: son un espectro de conductores diseñados diferenciados por su voltaje nominal, arquitectura de blindaje, material de aislamiento y construcción mecánica. Comprender estas categorías es la base de cualquier decisión de selección o adquisición de cables.

Cables de alimentación

Los cables eléctricos transportan electricidad de alto voltaje a motores, bombas, compresores y maquinaria pesada. Se caracterizan por grandes secciones transversales de conductores, gruesas capas de aislamiento (comúnmente XLPE o PVC) y cubiertas exteriores robustas diseñadas para resistir la abrasión mecánica, la humedad y el calor. En aplicaciones industriales, los cables de alimentación deben cumplir con estándares como IEC 60502 o UL 44 y están clasificados desde bajo voltaje (hasta 1 kV) hasta medio voltaje (1–36 kV) y alto voltaje (más de 36 kV), según la distancia de transmisión y los requisitos de carga.

Cables de control

Los cables de control transmiten señales de bajo voltaje entre controladores lógicos programables (PLC), relés, sensores, variadores de motor y actuadores. Normalmente operan por debajo de 1000 V y priorizan integridad de la señal, blindaje electromagnético y flexibilidad en lugar de capacidad de carga de corriente. Los diseños de múltiples núcleos, que van de 2 a 61 núcleos individuales dentro de una sola cubierta, permiten gestionar arquitecturas de control complejas con un solo tendido de cable, simplificando la instalación y reduciendo la congestión de los conductos en las salas de paneles y en las plantas de fábrica.

Cables de datos y comunicaciones

Los cables Ethernet industriales (Cat 5e, Cat 6, Cat 6A, Cat 7), cables de bus de campo, cables de bus CAN y cables de fibra óptica permiten el intercambio de datos en tiempo real entre redes de producción, plataformas de IoT industriales y sistemas SCADA. A diferencia de sus contrapartes comerciales, los cables de datos de grado industrial están diseñados para rangos de temperatura extendidos, resistencia a aceites y fluidos industriales y compatibilidad con instalaciones expuestas a cadenas de arrastre o torsión donde el cableado de red estándar se degradaría rápidamente.

Cables de instrumentación

Los cables de instrumentación transportan señales analógicas y digitales sensibles desde dispositivos de medición (termopares, transductores de presión, medidores de flujo y sensores similares) hasta los sistemas de control. ellos requieren Baja capacitancia, tolerancias de impedancia ajustadas y blindaje individual o general robusto. para evitar la distorsión de la señal causada por interferencias electromagnéticas (EMI) de conductores adyacentes que transportan energía. En entornos petroquímicos, farmacéuticos y energéticos, los cables de instrumentación a menudo se especifican con aislamiento ignífugo libre de halógenos para cumplir con los códigos de seguridad contra incendios.

Cables flexibles para cadenas de arrastre

Los cables de cadena de arrastre (o cadena de energía) están diseñados para aplicaciones que involucran flexión continua, torsión o movimiento alternativo: brazos robóticos, ejes de máquinas CNC, vehículos guiados automatizados y actuadores lineales. Están construidos con conductores de cobre altamente trenzados, disposiciones especiales del núcleo que distribuyen uniformemente la tensión de flexión y cubiertas exteriores de poliuretano (PUR) o elastómero termoplástico (TPE) que resisten el aceite, la abrasión y los ciclos de temperatura. No utilizar cables clasificados para flexión continua en estas aplicaciones provoca la fractura por fatiga del conductor, que se encuentra entre las causas más comunes de tiempo de inactividad no planificado en entornos de producción automatizados.

Dónde se utilizan los cables industriales: sectores y aplicaciones clave

La gama de aplicaciones de los cables industriales abarca casi todos los sectores de infraestructura. La siguiente tabla asigna las categorías principales de cables a las industrias y los casos de uso específicos a los que sirven.

El sector automotriz ilustra cómo está evolucionando la demanda: el cambio hacia los vehículos eléctricos ha aumentado significativamente los requisitos de cables de batería de alto voltaje, arneses con gestión térmica integrada y cableado de infraestructura de carga, categorías de productos que no existían a escala hace una década y que ahora requieren líneas de producción de cables industriales especialmente diseñadas para fabricar en los volúmenes que exige el mercado.

Cómo se fabrican los cables industriales: el proceso de la línea de producción

Una línea de producción de cables industriales es un sistema de fabricación altamente integrado que convierte varillas de cobre o aluminio en bruto en cables terminados a través de una serie de etapas de proceso sincronizadas. Comprender el proceso de producción es directamente relevante para los compradores que evalúan la calidad del cable, especifican tolerancias o buscan equipos de producción.

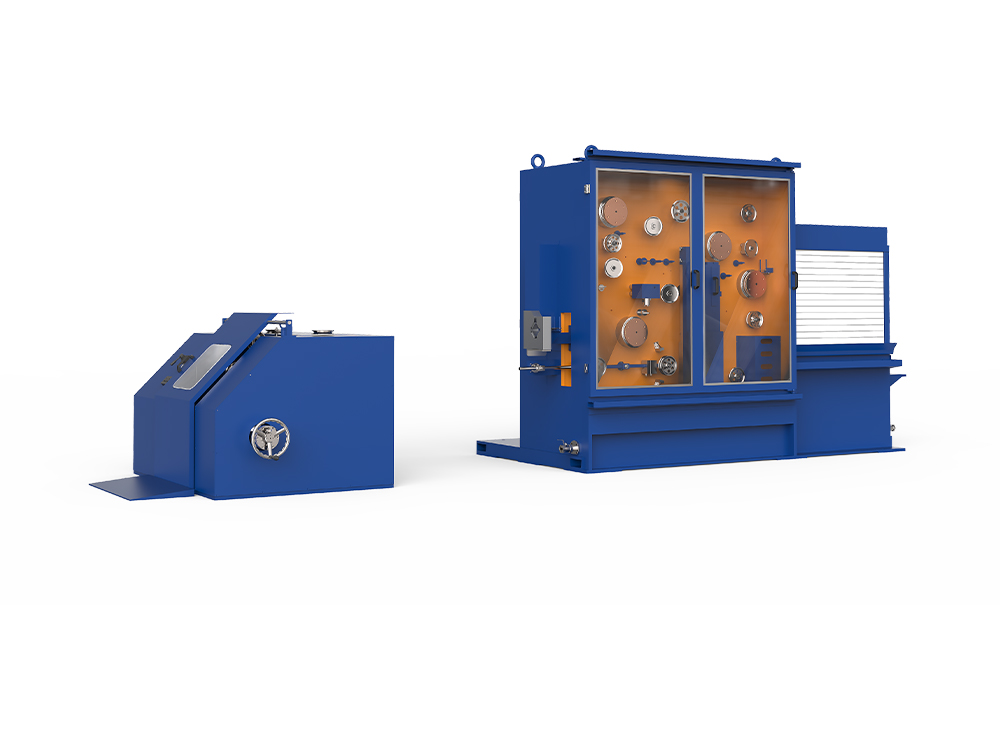

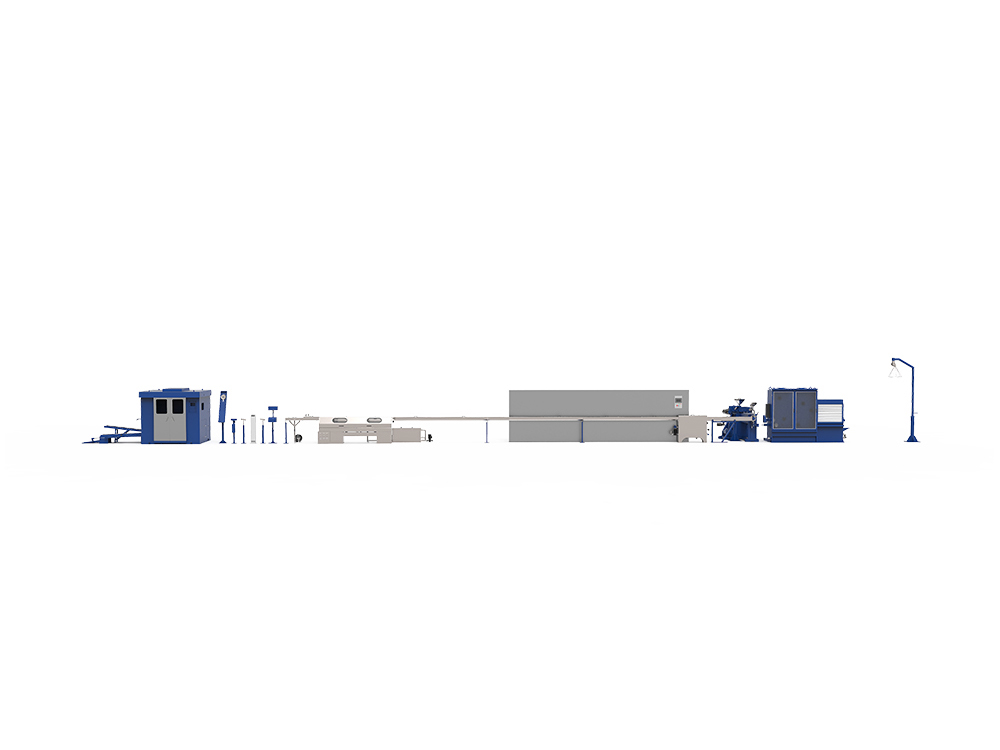

Etapa 1: trefilado

La varilla de cobre o aluminio en bruto se extrae a través de troqueles de precisión cada vez más pequeños para reducir su diámetro al calibre del conductor requerido. Las máquinas trefiladoras modernas funcionan a velocidades de hasta 30 m/s e incorporan sistemas de control de tensión digitales para mantener una sección transversal uniforme en toda la pasada de trefilado. La consistencia del diámetro del conductor en esta etapa determina directamente la capacidad de transporte de corriente y los valores de resistencia del cable.

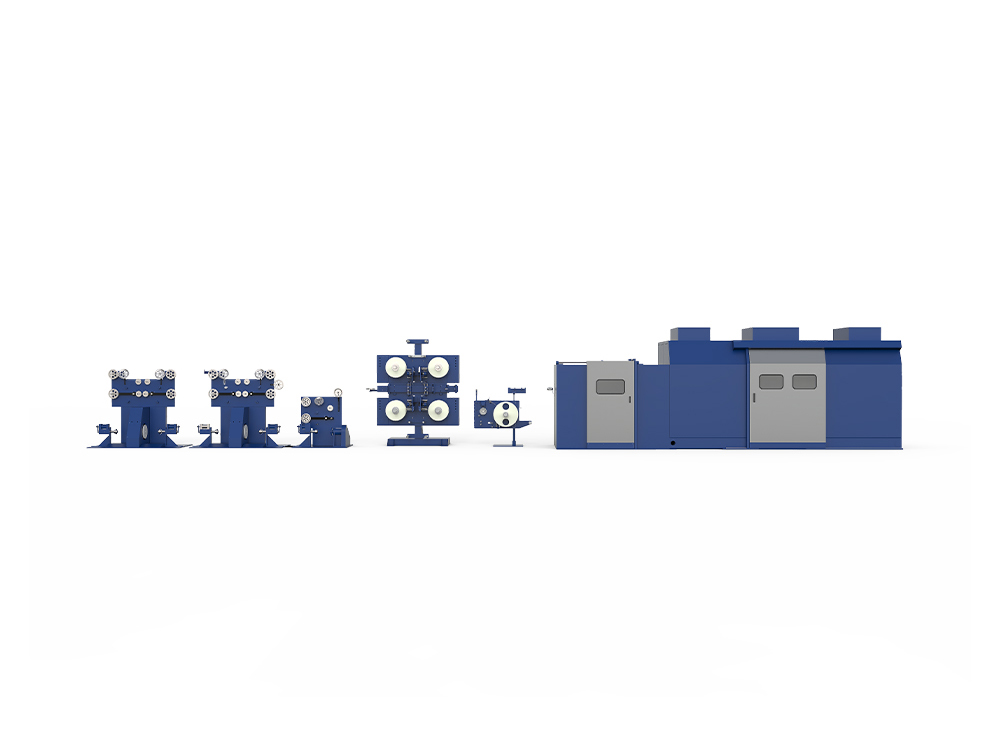

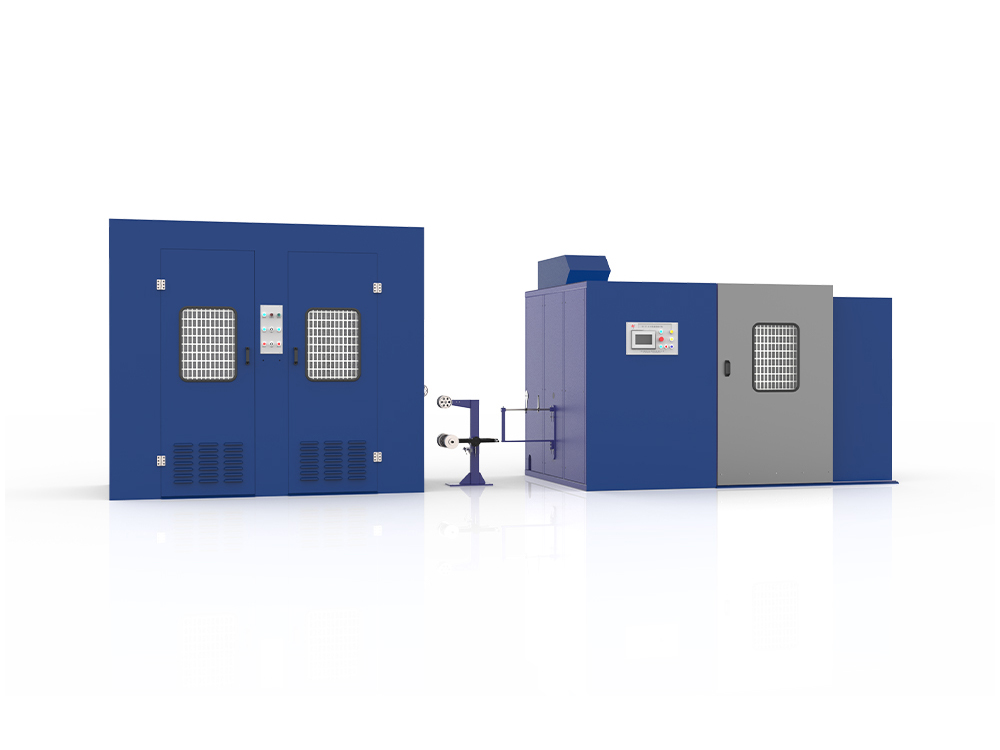

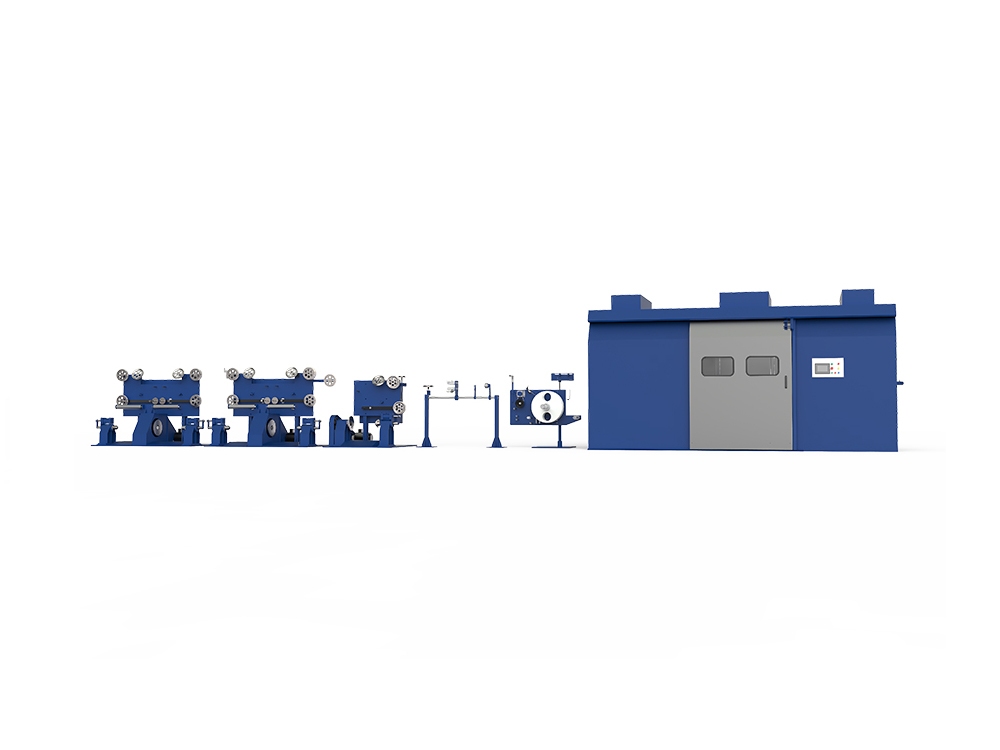

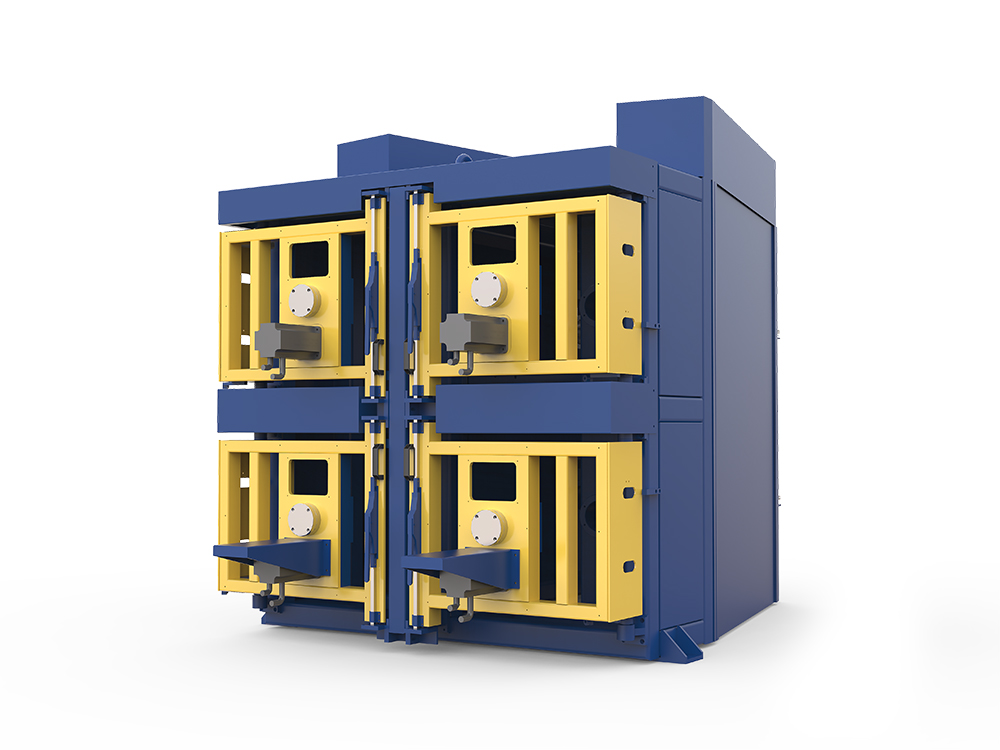

Etapa 2: Trenzado y cableado

Los alambres trefilados individuales se retuercen en máquinas trenzadoras para formar conductores flexibles de múltiples alambres. El paso de torsión y la dirección de tendido se controlan con precisión: los conductores trenzados mejoran la flexibilidad y la resistencia al agrietamiento por fatiga bajo flexión repetida en comparación con los conductores sólidos de sección transversal equivalente. Para cables multipolares, las máquinas cableadoras ensamblan múltiples núcleos aislados en la geometría final del cable, con longitudes de tendido ajustables para optimizar la señal y el rendimiento mecánico.

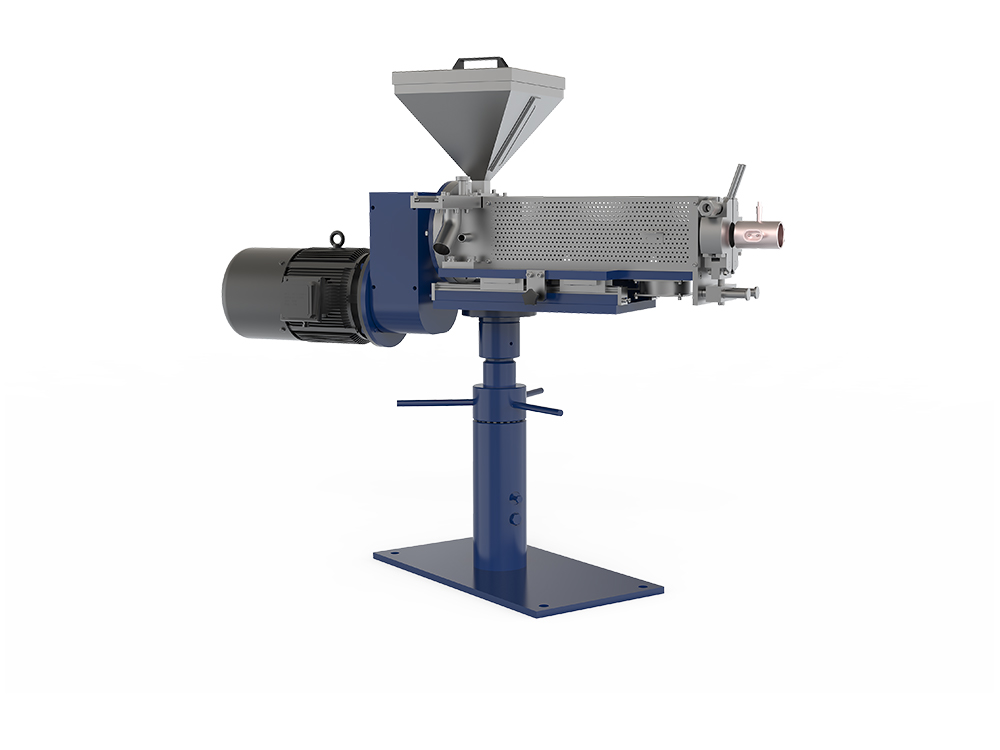

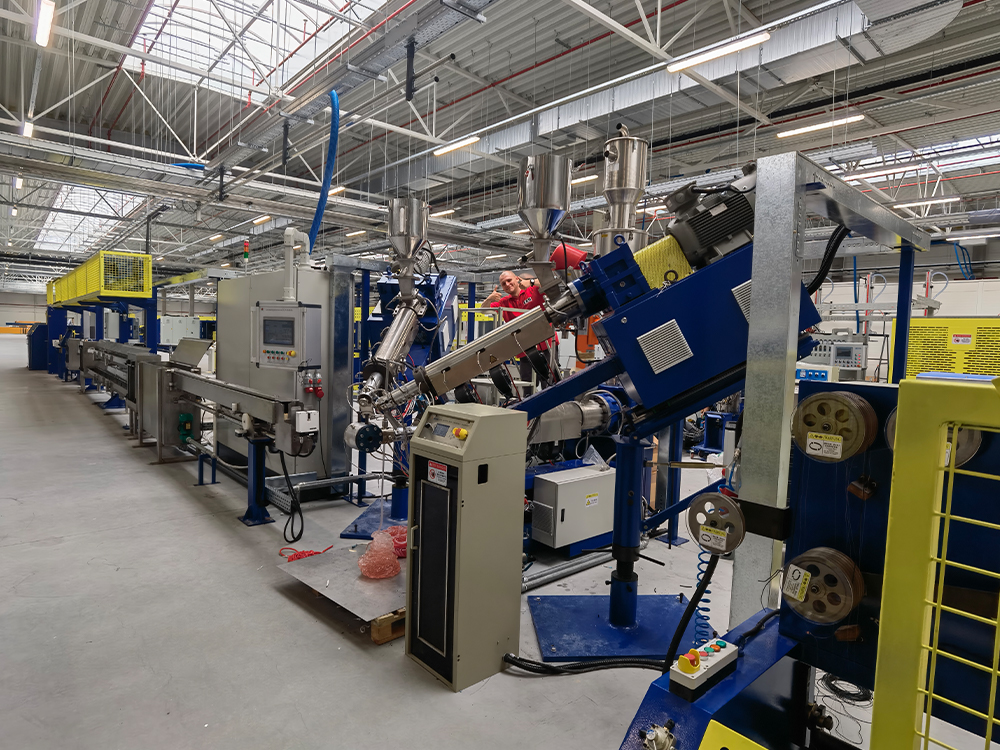

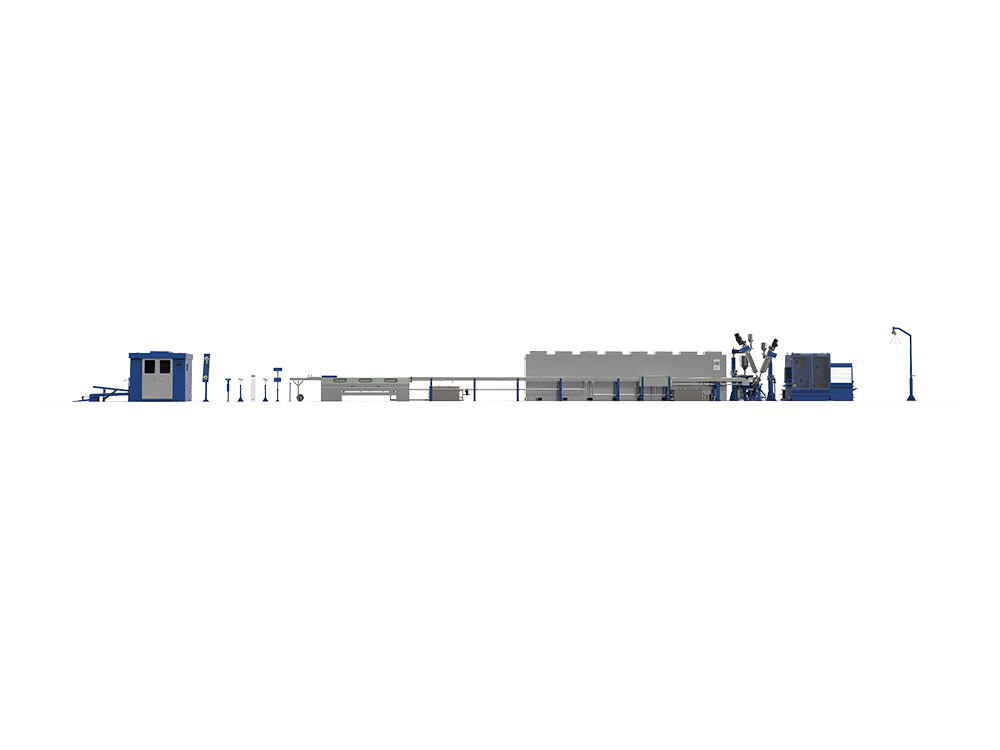

Etapa 3: Extrusión de aislamiento

El material aislante (PVC, XLPE, PE, PUR o compuestos libres de halógenos, según la especificación) se aplica alrededor de cada conductor mediante un proceso de extrusión continuo. La extrusora funde el compuesto aislante y lo fuerza a pasar a través de un troquel para recubrir el conductor con un espesor de pared uniforme y preciso. Alcanzando la concentricidad del aislamiento 95% o más Esto se puede lograr en líneas modernas de extrusión en tándem, una métrica crítica para cables de alto voltaje donde el espesor desigual de la pared del aislamiento crea concentraciones de campo eléctrico localizadas que causan una ruptura dieléctrica prematura.

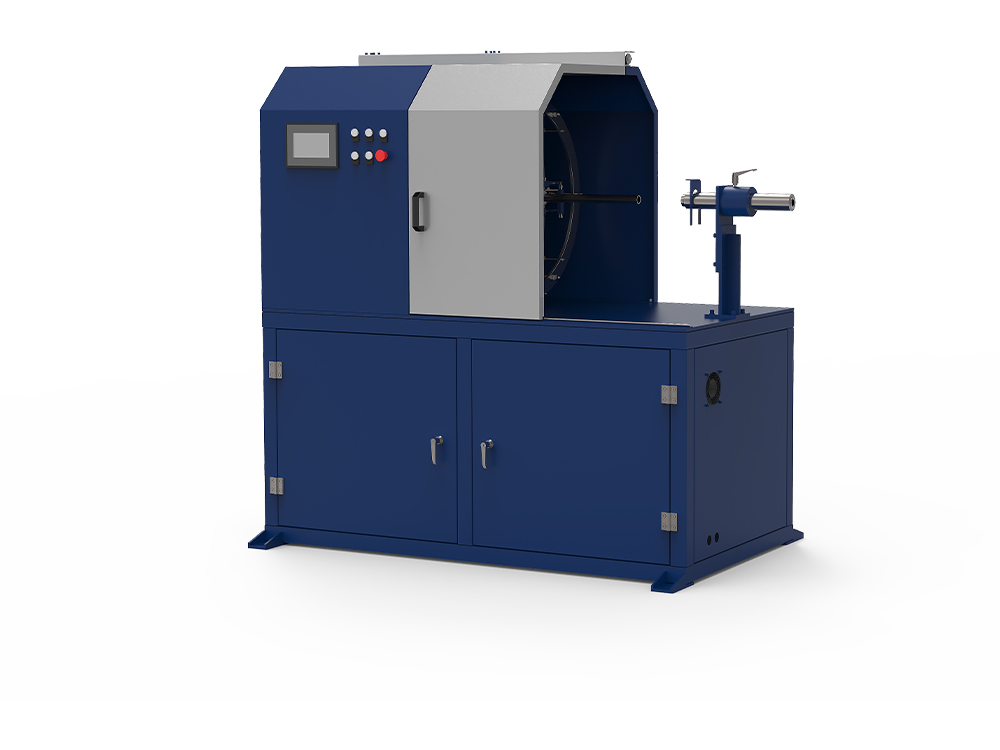

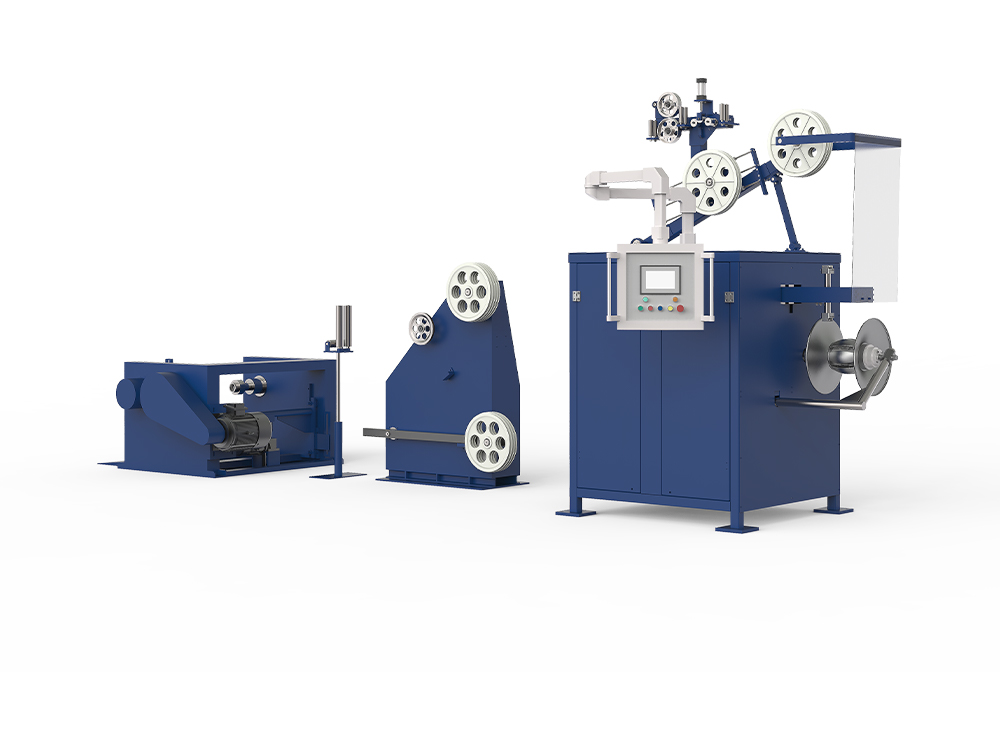

Etapa 4: blindaje y blindaje

Dependiendo de la aplicación prevista del cable, se aplica un blindaje electromagnético (trenza de cobre, lámina o envoltura en espiral) y/o armadura mecánica (armadura de alambre de acero, armadura entrelazada de aluminio) sobre el conjunto de núcleo aislado. Las máquinas de blindaje tejen hilos metálicos o sintéticos alrededor del núcleo del cable en ángulos de trenzado y porcentajes de cobertura programables. Los porcentajes de cobertura más altos proporcionan una mayor atenuación de EMI — crítico para cables de instrumentación y control instalados en entornos con alto ruido eléctrico proveniente de variadores de frecuencia, equipos de soldadura o conductores de energía de alta corriente.

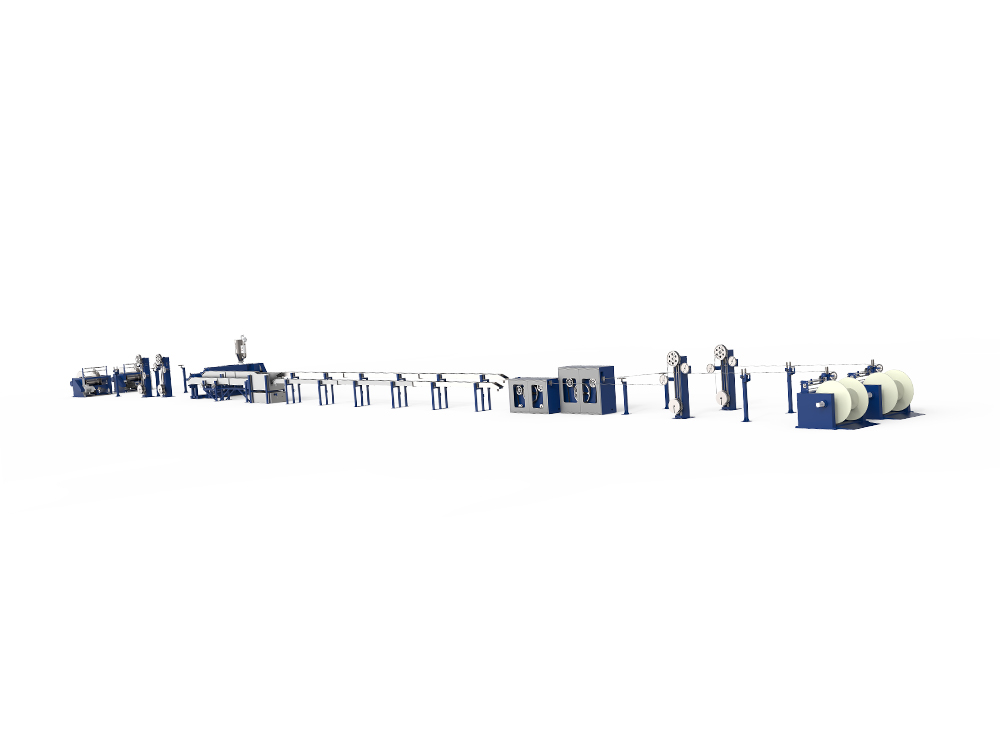

Etapa 5: revestimiento y extrusión final

Se aplica una cubierta protectora exterior sobre el núcleo del cable blindado ensamblado a través de un segundo paso de extrusión. La selección del material de la chaqueta depende del entorno de implementación: el PVC es estándar para uso industrial general; PUR proporciona una resistencia superior al aceite y la abrasión para aplicaciones de cadenas de arrastre; Los compuestos LSZH (bajo contenido de humo y sin halógenos) se especifican en espacios confinados y túneles donde el humo tóxico procedente de incendios de cables plantea riesgos de evacuación y rescate.

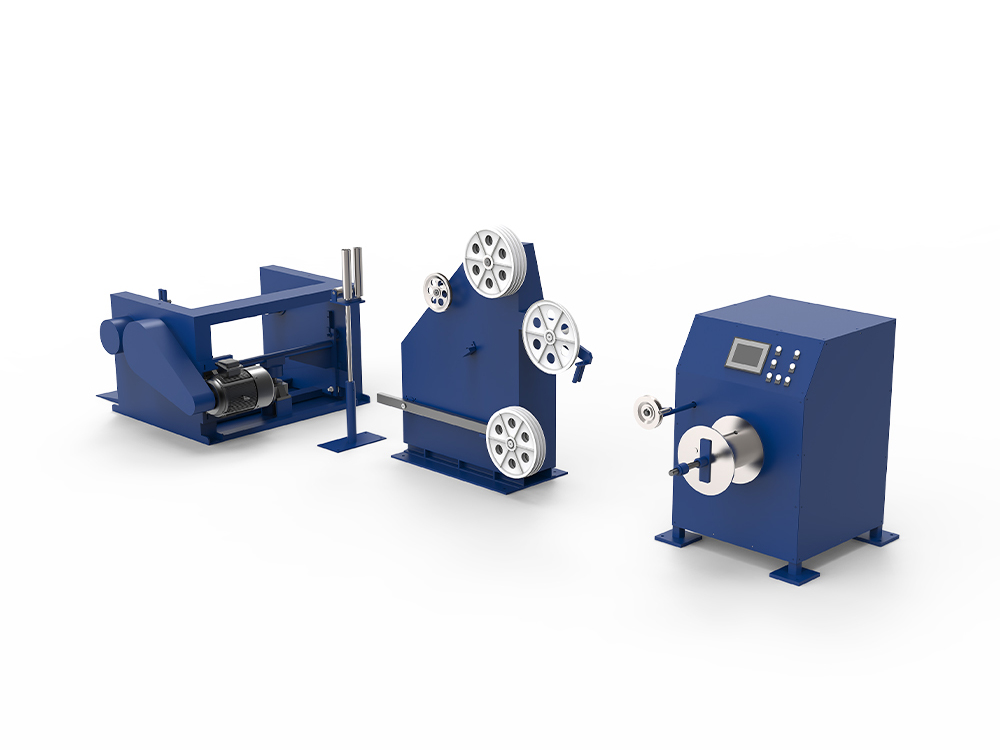

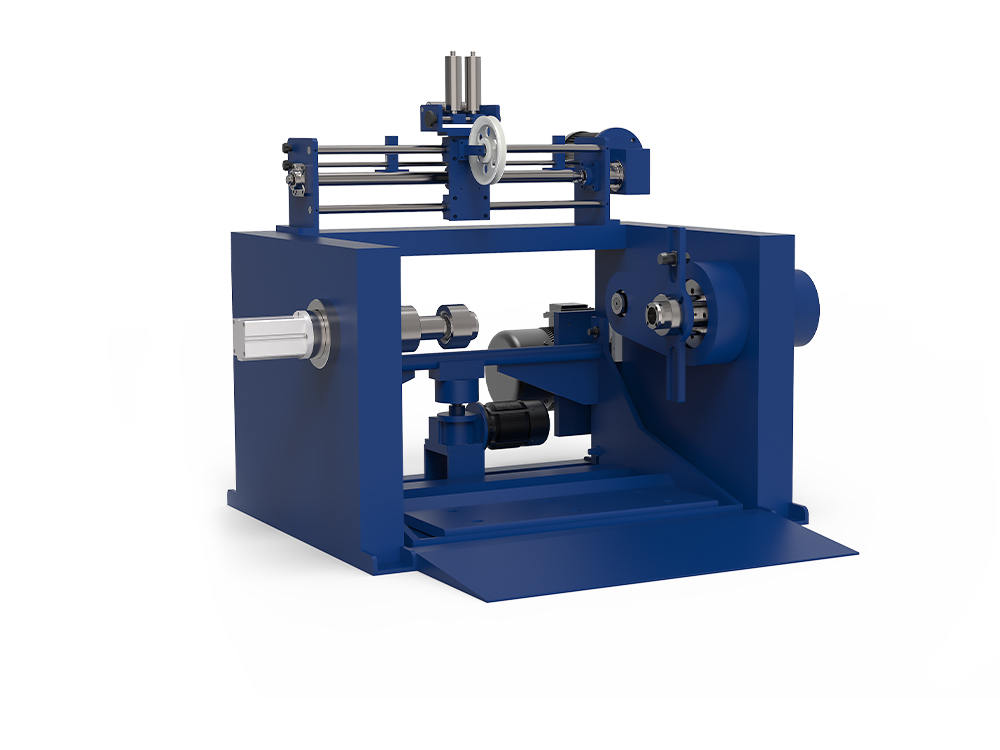

Etapa 6: prueba, medición y puesta en cola

El cable terminado se prueba en línea para determinar la continuidad del conductor, la resistencia del aislamiento, la prueba de chispas de alto voltaje (generalmente de 6 a 15 kV) y el cumplimiento dimensional antes de cortarlo a la longitud adecuada y enrollarlo en carretes mediante un equipo de bobinado automatizado. Las líneas de producción con sistemas integrados de control estadístico de procesos (SPC) monitorean continuamente los parámetros del proceso y señalan condiciones fuera de tolerancia en tiempo real, lo que permite la detección de defectos antes de que el producto no conforme llegue al carrete.

Requisitos clave de rendimiento que deben cumplir los cables industriales

Los entornos en los que cables industriales operar imponen exigencias que el cableado estándar de un edificio no está diseñado para soportar. Se deben evaluar los siguientes parámetros de rendimiento para cualquier especificación de cable industrial:

• Rango de temperatura: Cables industriales must maintain specified electrical and mechanical properties across their rated operating temperature. Standard PVC-insulated cables are typically rated from -15°C to 70°C. Silicone-insulated cables extend this range to -60°C / 180°C for furnace, engine bay, and high-heat process environments.
• Resistencia química: Los cables en entornos de procesamiento de alimentos, productos farmacéuticos, químicos y de petróleo y gas están expuestos a agentes de limpieza, fluidos hidráulicos, ácidos e hidrocarburos. Los cables con cubierta de PUR brindan una resistencia química sustancialmente mejor que los equivalentes de PVC y mantienen la flexibilidad después de una exposición química repetida.
• Durabilidad mecánica: Los cables instalados en cadenas de arrastre, carriles para cables o brazos de robots deben soportar millones de ciclos de flexión sin que se rompa el conductor. La vida útil nominal de flexión, generalmente expresada en millones de ciclos en un radio de curvatura específico, es la especificación clave para estas aplicaciones.
• Efectividad del blindaje EMI: Los cables de control e instrumentación que funcionan cerca de variadores de frecuencia, servoamplificadores o fuentes de alimentación conmutadas requieren una atenuación de blindaje cuantificada, medida en dB, en todo el rango de frecuencia relevante de la fuente de interferencia.
• Clasificación IP de los puntos de terminación: La clasificación de protección de ingreso del cable en conectores y prensaestopas debe coincidir con la clasificación ambiental de la zona de instalación: IP67 para ambientes húmedos, IP69K para áreas de lavado a alta presión comunes en el procesamiento de alimentos y bebidas.
• Cumplimiento de la certificación: Los mercados de exportación objetivo definen certificaciones obligatorias: marcado CE para la Unión Europea, listado UL o ETL para América del Norte, RCM para Australia y Nueva Zelanda y CCC para China. Los cables que ingresan a estos mercados sin las certificaciones requeridas enfrentan rechazos aduaneros y crean una exposición de responsabilidad para el instalador.

Capacidades de la línea de producción de cables industriales: lo que los fabricantes y compradores deben saber

Para las operaciones que se abastecen de equipos para líneas de producción de cables industriales, ya sea para establecer una nueva instalación de fabricación o para mejorar la capacidad existente, las siguientes capacidades de la línea de producción tienen el impacto más directo en la calidad de la producción, el rendimiento y el costo total de propiedad.

Las líneas de producción equipadas con plataformas IIoT integradas y puertas de enlace perimetrales habilitadas para 5G pueden aumentar la conectividad de adquisición de datos en tiempo real desde el promedio de la industria de aproximadamente el 45 % a más del 92 %, lo que permite programas de mantenimiento predictivo que reducen significativamente el tiempo de inactividad no planificado. La automatización avanzada en las etapas de trenzado, extrusión y revestimiento puede simultáneamente aumentar la capacidad de producción entre un 200% y un 400% y al mismo tiempo reducir las tasas de defectos en más de un 80% en comparación con los equipos heredados supervisados manualmente, una combinación que justifica la inversión de capital para los fabricantes que apuntan a mercados de gran volumen.

Impulsores del mercado que darán forma a la demanda de cables industriales hasta 2028

Comprender qué impulsa la demanda de cables industriales ayuda a los compradores y fabricantes a anticipar los cambios en las especificaciones y los requisitos de volumen. Las principales fuerzas estructurales que están remodelando el mercado incluyen:

• Automatización industrial y fabricación inteligente: La expansión de las líneas de producción integradas por robots, los vehículos guiados autónomos y las redes de sensores IIoT está impulsando una demanda sostenida de cables flexibles de cadena de arrastre, cableado Ethernet industrial y cables de control multinúcleo. Se prevé que el sector de cables de alimentación y control alcance 18.500 millones de dólares para 2028 , lo que refleja la escala de esta construcción.
• Producción de vehículos eléctricos: Cada vehículo eléctrico requiere sustancialmente más cable de alto voltaje que un vehículo de combustión equivalente. Las instalaciones de infraestructura de carga de vehículos eléctricos (tanto de flotas públicas como comerciales) están agregando una mayor demanda de cables de carga especialmente diseñados con integración de gestión térmica y conjuntos de conectores con clasificación de ciclo.
• Infraestructura de energías renovables: Las instalaciones de parques solares y eólicos requieren grandes volúmenes de cables de alimentación de CC (cable fotovoltaico) resistentes a los rayos UV y cables de recolección de CA de media tensión. Los proyectos de energía eólica marina añaden requisitos de cables submarinos, un segmento especializado que requiere la construcción de cables blindados que bloqueen el agua.
• Ampliación del centro de datos: La infraestructura informática que soporta cargas de trabajo de IA y servicios en la nube está impulsando una demanda sin precedentes de cables de datos y cables de distribución de energía de alto rendimiento dentro de entornos de salas de datos, donde los requisitos de rendimiento contra incendios y eficiencia del espacio son particularmente estrictos.
• Ajuste regulatorio: Los códigos de seguridad contra incendios actualizados en Europa y América del Norte están acelerando el reemplazo de los cables con cubierta de PVC heredados por alternativas LSZH en edificios públicos, infraestructura de transporte e instalaciones industriales donde los códigos de seguridad de los ocupantes exigen una reducción de la producción de humo tóxico en escenarios de incendio.

Seleccionar el cable industrial adecuado: un marco de decisión práctico

La selección de cables industriales implica resolver múltiples variables interdependientes simultáneamente. La siguiente secuencia proporciona un marco práctico para limitar la especificación al producto correcto para una instalación determinada:

1. Definir la función eléctrica: ¿El cable transporta energía (alta corriente, alto voltaje) o señales (baja corriente, bajo voltaje)? Esto determina la categoría general del cable y el enfoque de dimensionamiento del conductor.
2. Caracterizar el entorno mecánico: ¿El cable está fijo o en movimiento? Si se mueve, ¿el movimiento es de flexión continua, reposicionamiento ocasional o torsión (torsión)? Cada tipo de movimiento requiere una clase de hilo conductor y un material de cubierta diferentes.
3. Evaluar el ambiente químico y térmico: Identifique todos los productos químicos, fluidos, exposición a los rayos UV y temperaturas extremas que encontrará la cubierta del cable. El material de la cubierta que no coincide es una de las causas más comunes de fallas prematuras de los cables en instalaciones industriales.
4. Evaluar el riesgo de EMI: Identifique todas las fuentes de interferencias electromagnéticas en la zona de instalación. Si hay variadores de frecuencia, equipos de soldadura o barras colectoras de alta corriente dentro de 300 mm de recorridos de cables de señal, son obligatorios cables blindados con índices de atenuación cuantificados.
5. Verificar los requisitos de certificación: Confirme las certificaciones regulatorias requeridas por el mercado de destino y la aplicación de uso final (grado alimentario, costa afuera, área peligrosa, atención médica) antes de finalizar la especificación del cable y el abastecimiento de una línea de producción con cumplimiento documentado.

Los cables industriales que están correctamente especificados para su entorno operativo y fabricados en líneas de producción con rigurosos controles de calidad en línea ofrecen una larga vida útil con una mínima intervención de mantenimiento. Aquellos seleccionados solo por el precio de compra, sin una evaluación sistemática del entorno de la aplicación, generan consistentemente mayores costos totales del ciclo de vida a través de fallas prematuras, tiempo de inactividad y mano de obra de reemplazo que exceden con creces cualquier ahorro inicial en adquisiciones.
